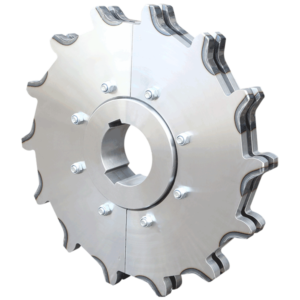

Kettenräder für Gabelkette bestehen in der Standard-Ausführung aus einem festen Nabenkörper sowie aufgeschraubten und auswechselbaren Zahnsegmenten. Die Zahnsegmente sind geteilt und werden in den meisten Fällen mit gehärteten Zahnflanken geliefert. Die nachstehenden Kettenräder sind aus Vorrat lieferbar:
| Kettenräder für Gabelketten (Abmessungen in mm) |  Radkörper mit austauschbaren Zahnsegmenten (8 Zähne) | |||||
| Teilkreis Ø / Anzahl Segmente pro Kettenrad | ||||||
| Teilung | 6 Zähne | 7 Zähne | 8 Zähne | 9 Zähne | 10 Zähne | |
| 102 | Ø204,00 / 4 | Ø235,09 / 4 | Ø265,49 / 4 | Ø298,23 / 4 | Ø330,08 / 4 | |
| 125 | Ø250,00 / 4 | Ø288,10 / 4 | Ø326,64 / 4 | Ø365,48 / 4 | Ø404,51 / 4 | |
| 142 | Ø284,00 / 4 | Ø327,28 / 4 | Ø371,06 / 8 | Ø415,18 / 6 | Ø459,52 / 4 | |
| 150 | Ø300,00 / 6 | Ø345,71 / 4 | Ø391,97 / 8 | Ø438,57 / 4 | Ø485,42 / 10 | |
| 160 | Ø320,00 / 4 | Ø368,76 / 4 | Ø418,10 / 8 | Ø467,81 / 4 | Ø517,77 / 4 | |
| 200 | Ø400,00 / 4 | Ø460,95 / 4 | Ø522,62 / 8 | Ø584,76 / 4 | Ø647,21 / 4 |
Teilkreis-Durchmesser berechnen
| z = Zähnezahl des Kettenrad, n = Teilkreisfaktor | |||||||||
| Teilkreis Ø (in mm) = Kettenteilung x n | |||||||||
| Kopfkreis Ø Kettenrad = Teilkreis Ø + (Steghöhe Gabelglied x Faktor 0,6) | |||||||||
| z | n | z | n | z | n | z | n | z | n |
| 6 | 2 | 9 | 2.9238 | 12 | 3.8637 | 15 | 4.8097 | 18 | 5.7588 |
| 7 | 2.3048 | 10 | 3.2361 | 13 | 4.1786 | 16 | 5.1258 | 19 | 6.0755 |
| 8 | 2.6131 | 11 | 3.5495 | 14 | 4.494 | 17 | 5.4422 | 20 | 6.3925 |
